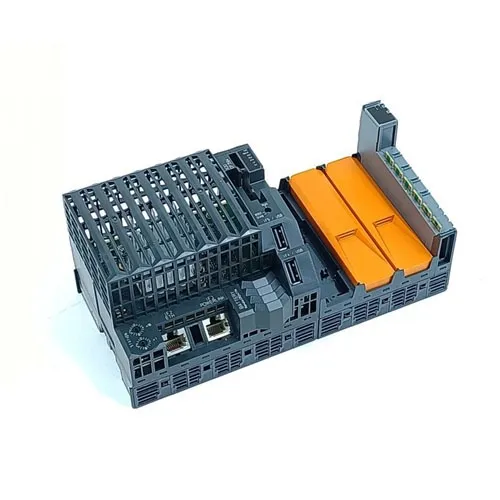

Controlador PLC Atom de 3 slots do sistema B&R X20CP3584 X20

Model:
X20CP3584
Brand:
P&R
Type:
Controlador PLC industrial X20 de alto desempenho
Warranty:
100% novo original
Shipping:
Envio global rápido via FedEx e DHL Express

Breve descriçãoInterfaces1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x Link X2XMódulo do sistemaControladorinformações geraisCódigo de identificação da B&R0xC3ADResfriamentoSem ventiladorIndicadores de statusFunção CPU, Ethernet, POWERL......

Enviar consulta

Descrição do produto

Breve descrição

Interfaces	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x Link X2X
Módulo do sistema	Controlador

informações gerais

Código de identificação da B&R	0xC3AD
Resfriamento	Sem ventilador
Indicadores de status	Função CPU, Ethernet, POWERLINK, CompactFlash, bateria
Diagnóstico
Bateria	Sim, usando indicador LED de status e software
Função CPU	Sim, usando indicador LED de status
CompactFlash	Sim, usando indicador LED de status
Ethernet	Sim, usando indicador LED de status
POWERLINK	Sim, usando indicador LED de status
Temperatura	Sim, usando registro de software
Apoiar
Redundância do controlador	Sim
Suporte a dados de integridade de armazenamento	Sim
Suporte ACOPOS	Sim
Suporte a componentes visuais	Sim
Consumo de energia sem módulo de interface e USB	8,6W
Consumo de energia para fonte de alimentação X2X Link	1,42 W
Consumo de energia
E/S interna	0,6W
Dissipação de energia adicional causada por atuadores (resistivos) [W]	-
Certificações
CE	Sim
UKCA	Sim
CRA (Lei de Resiliência Cibernética)	Avaliação em andamento
ATEX	Zona 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (ver manual do usuário do X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Equipamento de controle industrial
HazLoc	cCSAus244665 Equipamento de controle de processo para locais perigosos Classe I, Divisão 2, Grupos ABCD, T5
DNV	Temperatura:B(0 a 55°C) Umidade:B(até 100%) Vibração:B(4g) EMC:B(ponte e convés aberto)
CCS	Sim
LR	ENV1
KR	Sim
ABS	Sim
BV	EC33B Temperatura: 5 - 55°C Vibração: 4g EMC: Ponte e deck aberto
KC	Sim

Fonte de alimentação para CPU e link X2X

Tensão de entrada	24 VCC -15% / +20%
Corrente de entrada	Máx. 1,5A
Fusível	Integrado, não pode ser substituído
Proteção contra polaridade reversa	Sim

Saída da fonte de alimentação X2X Link

Potência nominal de saída	7W
Conexão paralela	Sim
Operação redundante	Sim

Fonte de alimentação de entrada/saída

Tensão de entrada	24 VCC -15% / +20%
Fusível	Fusível de linha necessário: máx. 10 A, golpe lento

Fonte de alimentação de E/S de saída

Tensão nominal de saída	24 V CC
Carga de contato permitida	10A

Fonte de alimentação - Informações gerais

Indicadores de status	Sobrecarga, status operacional, status do módulo, transferência de dados RS232
Diagnóstico
Transferência de dados RS232	Sim, usando indicador LED de status
Execução/erro do módulo	Sim, usando indicador LED de status e software
Sobrecarga	Sim, usando indicador LED de status e software
Isolamento elétrico
Fonte de E/S - Fonte de alimentação de E/S	Não
Fonte de alimentação CPU/X2X Link - Fonte de alimentação CPU/X2X Link	Sim

Controlador

Slot CompactFlash	1
Relógio em tempo real	Não volátil, resolução de 1 s, precisão de -10 a 10 ppm a 25°C
PUF	Sim
Processador
Tipo	Átomo E620T
Frequência do relógio	0,6GHz
Cache L1
Código de dados	24kB
Código do programa	32kB
Cache L2	512 KB
Processador de E/S integrado	Processa pontos de dados de E/S em segundo plano
Slots de interface modular	3
Variáveis remanescentes	Máx. 256 KB
Tempo de ciclo de classe de tarefa mais curto	400 µs
Tempo típico de ciclo de instrução	0,0075 µs
Buffer de dados
Monitoramento de bateria	Sim
Bateria de lítio	Min. 2 anos a 23°C de temperatura ambiente
Memória padrão
BATER	SDRAM DDR2 de 256MB
RAM do usuário	1 MB de memória RAM

Interfaces

Interface IF1
Sinal	RS232
Variante	Conexão via bloco terminal de 12 pinos X20TB12
Máx. distância	900 metros
Taxa de transferência	Máx. 115,2kbit/s
Interface IF2
Sinal	Ethernet
Variante	1x RJ45 blindado
Comprimento da linha	Máx. 100 m entre 2 estações (comprimento do segmento)
Taxa de transferência	10/100/1000Mbps
Transferir
Camada física	10BASE-T/100BASE-TX/1000BASE-T
Meio duplex	Sim
Full-duplex	Sim
Autonegociação	Sim
Auto-MDI/MDIX	Sim
Interface IF3
Barramento de campo	Nó gerenciado ou controlado POWERLINK (V1/V2)
Tipo	Tipo 4
Variante	1x RJ45 blindado
Comprimento da linha	Máx. 100 m entre 2 estações (comprimento do segmento)
Taxa de transferência	100Mbps
Transferir
Camada física	100BASE-TX
Meio duplex	Sim
Full-duplex	Modo POWERLINK: Não / Modo Ethernet: Sim
Autonegociação	Sim
Auto-MDI/MDIX	Sim
Interface IF4
Tipo	USB 1.1/2.0
Variante	Tipo A
Máx. corrente de saída	0,5 A
Interface IF5
Tipo	USB 1.1/2.0
Variante	Tipo A
Máx. corrente de saída	0,5 A
Interface IF6
Barramento de campo	Mestre de link X2X

Propriedades elétricas

Isolamento elétrico	Ethernet (IF2), POWERLINK (IF3) e X2X (IF6) isolados entre si, de outras interfaces e do PLC

Condições operacionais

Orientação de montagem
Horizontal	Sim
Vertical	Sim
Elevação da instalação acima do nível do mar
0 a 2.000 m	Sem limitação
>2.000 m	Redução da temperatura ambiente em 0,5°C por 100 m
Grau de proteção de acordo com EN 60529	IP20

Condições ambientais

Temperatura
Operação
Orientação de montagem horizontal	-25 a 60°C
Orientação de montagem vertical	-25 a 50°C
Desclassificação	Consulte a seção "Desclassificação".
Armazenar	-40 a 85°C
Transporte	-40 a 85°C
Umidade relativa
Operação	5 a 95%, sem condensação
Armazenar	5 a 95%, sem condensação
Transporte	5 a 95%, sem condensação

Propriedades mecânicas

Observação	Encomende memória de aplicativo (CompactFlash) separadamente Bateria reserva incluída na entrega Placa de cobertura final X20 (direita) incluída na entrega Bloco terminal X20 de 12 pinos incluído na entrega Tampas de slot do módulo de interface incluídas na entrega
Dimensões
Largura	200 milímetros
Altura	99 milímetros
Profundidade	85 milímetros
Peso	470g

Número do material:

X20CP3584

Descrição:

Processador Intel Atom 600 MHz com um processador de E/S adicional
Ethernet integrada, POWERLINK com encadeamento de resposta de pesquisa e USB
3 slots para expansão de interface modular
CompactFlash como memória de aplicativo removível
SDRAM DDR2 de 256MB
Redundância do controlador possível
Sem ventilador

O controlador X20CP3585 é baseado em um processador Atom com clock de0,6GHze equipado com256MBSDRAM DDR2.

USB, Ethernet, POWERLINK e CompactFlash removível estão incluídos como recursos padrão. Uma interface Gigabit Ethernet é um recurso padrão. Para um desempenho de rede ainda maior em tempo real, a interface POWERLINK integrada suporta o modo de encadeamento de resposta de pesquisa (PRC).

O controlador está equipado com 3 slots disponíveis para módulos de comunicação X20. Vários sistemas de barramento e de rede podem ser facilmente integrados ao sistema X20 através do uso de módulos de comunicação
