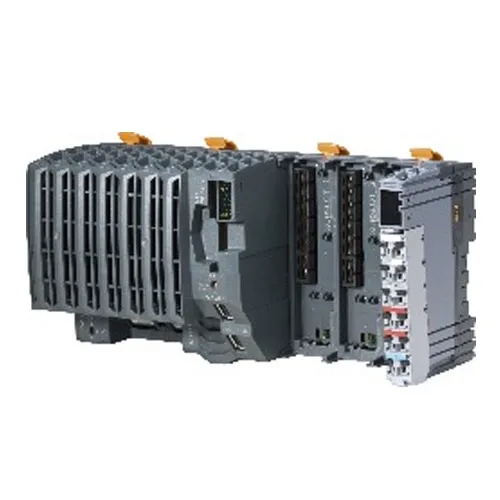

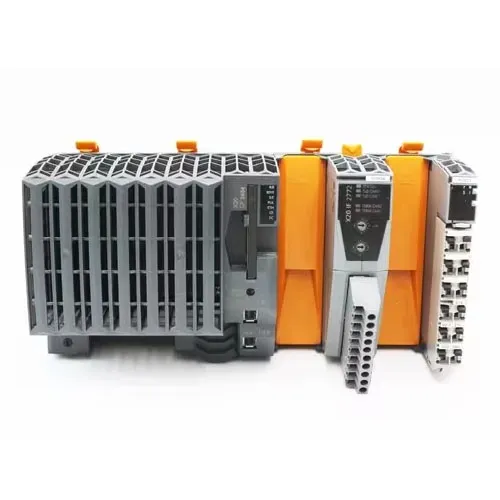

CPU Celeron PLC do sistema B&R X20CP3484 X20

Model:
X20CP3484
Brand:
P&R
Type:
Controlador PLC industrial do sistema X20 padrão
Warranty:
100% novo original
Shipping:
Envio global rápido via FedEx e DHL Express

Dados TécnicosBreve descriçãoInterfaces1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x Link X2XMódulo do sistemaCPUinformações geraisCódigo de identificação da B&R0x23A6ResfriamentoSem ventiladorIndicadores de statusFunção CPU, sobrete......

Enviar consulta

Descrição do produto

Breve descrição

Interfaces	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x Link X2X
Módulo do sistema	CPU

informações gerais

Código de identificação da B&R	0x23A6
Resfriamento	Sem ventilador
Indicadores de status	Função CPU, sobretemperatura, Ethernet, POWERLINK, CompactFlash, bateria
Diagnóstico
Bateria	Sim, usando indicador LED de status e software
Função CPU	Sim, usando indicador LED de status
CompactFlash	Sim, usando indicador LED de status
Ethernet	Sim, usando indicador LED de status
POWERLINK	Sim, usando indicador LED de status
Supertemperatura	Sim, usando indicador LED de status
Diagnóstico - Ventilador	-
Apoiar
Suporte ACOPOS	Sim
Suporte a componentes visuais	Sim
Consumo de energia sem cartão de memória, módulo de interface e USB	10,5 W
Consumo de energia interno do link X2X e fonte de alimentação de E/S
Ônibus	1,42 W
E/S interna	0,6W
Dissipação de energia adicional causada por atuadores (resistivos) [W]	-
Isolamento elétrico
SE1 - SE2	Sim
SE1 - SE3	Sim
SE1 - SE4	Não
SE1 - SE5	Não
SE1 - SE6	Sim
SE2 - SE4	Sim
SE2 - SE5	Sim
SE3 - SE4	Sim
SE3 - SE5	Sim
IF4 - IF5	Não
IF4 - IF6	Sim
SE5 - SE6	Sim
CLP-IF1	Não
CLP-IF2	Sim
CLP-IF3	Sim
CLP-IF4	Não
CLP-IF5	Não
CLP-IF6	Sim
Certificações
CE	Sim
UKCA	Sim
ATEX	Zona 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (ver manual do usuário do X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Equipamento de controle industrial
HazLoc	cCSAus244665 Equipamento de controle de processo para locais perigosos Classe I, Divisão 2, Grupos ABCD, T5
DNV	Temperatura:B(0 a 55°C) Umidade:B(até 100%) Vibração:B(4g) EMC:B(ponte e convés aberto)
CCS	Sim
LR	ENV1
KR	Sim
ABS	Sim
BV	EC33B Temperatura: 5 - 55°C Vibração: 4g EMC: Ponte e deck aberto
KC	Sim

Fonte de alimentação para CPU e link X2X

Tensão de entrada	24 VCC -15% / +20%
Corrente de entrada	Máx. 2.2A
Fusível	Integrado, não pode ser substituído
Proteção contra polaridade reversa	Sim

Saída da fonte de alimentação X2X Link

Potência nominal de saída	7W
Conexão paralela	Sim
Operação redundante	Sim

Fonte de alimentação de entrada/saída

Tensão de entrada	24 VCC -15% / +20%
Fusível	Fusível de linha necessário: máx. 10 A, golpe lento

Fonte de alimentação de E/S de saída

Tensão nominal de saída	24 V CC
Carga de contato permitida	10A

Fonte de alimentação - Informações gerais

Indicadores de status	Sobrecarga, status operacional, status do módulo, transferência de dados RS232
Diagnóstico
Transferência de dados RS232	Sim, usando indicador LED de status
Execução/erro do módulo	Sim, usando indicador LED de status e software
Sobrecarga	Sim, usando indicador LED de status e software
Isolamento elétrico
Fonte de E/S - Fonte de alimentação de E/S	Não
Fonte de alimentação CPU/X2X Link - Fonte de alimentação CPU/X2X Link	Sim

Controlador

Slot CompactFlash	1
Relógio em tempo real	Não volátil, resolução de 1 s, precisão de -20 a 20 ppm a 25°C
PUF	Sim
Processador
Tipo	Celeron 266 (compatível)
Cache L2	-
Cache L1 para dados e código do programa	2x 16kB
Processador de E/S integrado	Processa pontos de dados de E/S em segundo plano
Slots de interface modular	3
Variáveis remanescentes	Máx. 64kB
Tempo de ciclo de classe de tarefa mais curto	800 µs
Tempo típico de ciclo de instrução	0,007 µs
Buffer de dados
Monitoramento de bateria	Sim
Bateria de lítio	Pelo menos 3 anos
Memória padrão
BATER	SDRAM de 32MB
RAM do usuário	1 MB de memória RAM

Interfaces

Interface IF1
Tipo	RS232
Variante	Conexão via bloco terminal de 12 pinos TB12
Taxa de transferência	Máx. 115,2kbit/s
Interface IF2
Tipo	Ethernet
Variante	RJ45 blindado
Comprimento da linha	Máx. 100 m entre 2 estações (comprimento do segmento)
Taxa de transferência	10/100Mbps
Interface IF3
Barramento de campo	POWERLINK V1/V2
Tipo	100BASE-T (ANSI/IEEE 802.3)
Variante	RJ45 blindado
Comprimento da linha	Máx. 100 m entre 2 estações (comprimento do segmento)
Taxa de transferência	100Mbps
Interface IF4
Tipo	USB 1.1
Variante	Tipo A
Máx. corrente de saída	0,5 A
Interface IF5
Tipo	USB 1.1
Variante	Tipo A
Máx. corrente de saída	0,5 A
Interface IF6
Tipo	Mestre de link X2X
Quantidade	1

Condições operacionais

Orientação de montagem
Horizontal	Sim
Vertical	Sim
Elevação da instalação acima do nível do mar
0 a 2.000 m	Sem limitação
>2.000 m	Redução da temperatura ambiente em 0,5°C por 100 m
Grau de proteção de acordo com EN 60529	IP20

Condições ambientais

Temperatura
Operação
Orientação de montagem horizontal	0 a 55°C
Orientação de montagem vertical	0 a 50°C
Desclassificação	-
Armazenar	-25 a 70°C
Transporte	-25 a 70°C
Umidade relativa
Operação	5 a 95%, sem condensação
Armazenar	5 a 95%, sem condensação
Transporte	5 a 95%, sem condensação

Propriedades mecânicas

Observação	Encomende memória de aplicativo (CompactFlash) separadamente Bateria reserva incluída na entrega Placa de cobertura final X20 (direita) incluída na entrega Bloco terminal X20 de 12 pinos incluído na entrega Tampas de slot do módulo de interface incluídas na entrega
Dimensões
Largura	200 milímetros
Altura	99 milímetros
Profundidade	85 milímetros

Número do material:

X20CP3484

Descrição:

Desempenho Intel Celeron 266 com processador de E/S adicional
Ethernet, POWERLINK e USB integrados
3 slots para expansão de interface modular
CompactFlash como memória de aplicativo removível
Sem ventilador
Extremamente compacto

O X20CP3484 é o menor CPU baseado em Celeron para o sistema X20. No entanto, o seu tempo de ciclo mais curto de 800 µs ainda mostra a sua potência. As características básicas são as mesmas dos tipos maiores.

Ethernet e USB estão integrados. Além disso, a CPU possui uma conexão POWERLINK para comunicação em tempo real. Existem também três slots multifuncionais para módulos de interface adicionais.

Os modelos de CPU X20CP3484 e X20CP3484-1 diferem apenas pelo tamanho da SDRAM.
